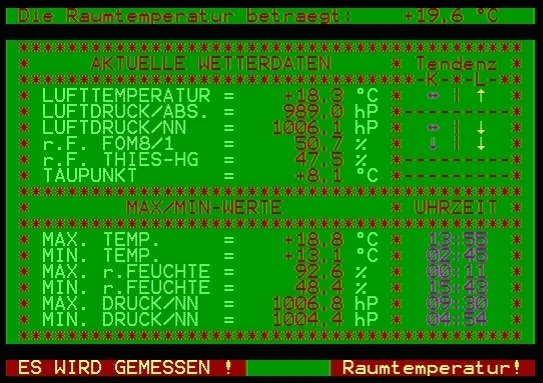

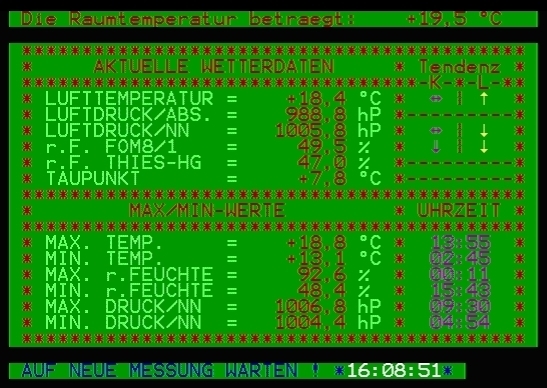

Die Wetterstation,
Die Sensoren der Station wurden mit Referenzmeßgeräten kalibriert. |
|
|

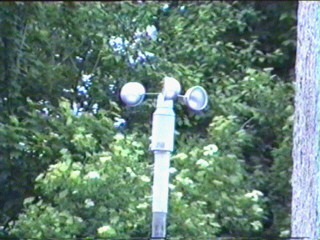

Windgeber
der Firma Adolf Thies GmbH & Co.KG
Einsatzbereich: 0,3...50 m/s
Genauigkeit: +/- 0,3 m/s oder +/- 2%
Auflösung: 0,05 m-Windweg
Abtastung: Lichtschranke
Ausgang: 0...1042 Hz, 15 V
|
|

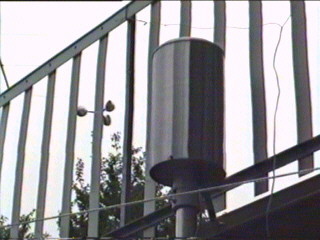

Niederschlag-Geber
der Firma Adolf Thies GmbH & Co.KG
Auflösung von 0,1 L/m2
Standardabweichung bezogen auf den Mittelwert:
Intensität < 2 mm/min 2%, 2 bis 5 mm/min 4%,
> 5 mm/min 10%.
Dieser Niederschlag-Geber ist mit einer Heizung ausgestattet.
|
|

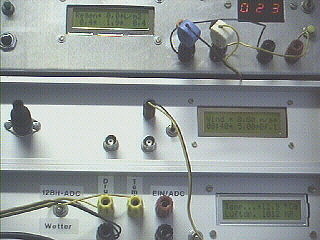

Die schon fertiggestellten Meß.-Anzeigegeräte der Wetterstation.
Von oben nach unten:
Regenmesser, Windmesser, Temperatur und Luftdruck
In allen drei Geräten werkelt ein Mikrokontroller.
Typ: C-Control/Basic-M von Conrad.
Zusatzelektronik und Software sind selbst erstellt.
 |

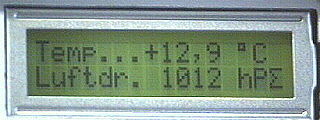

Anzeige von
Temperatur / °C
und
Luftruck / hPascal
|
|

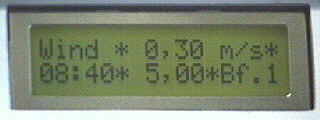

Windanzeige:
Zeile 1: Die momentane Windgeschwindigkeit in Meter/Sekunde.
Zeile 2: (von links nach rechts)
Die Uhrzeit und die Spitzenwindgeschwindigkeit in Meter/Sekunde, die bis zu der Meßzeit an diesem Tage aufgetreten ist.
Die momentane Windstärke in Beaufort.
|
|

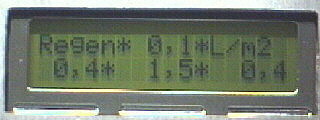

Regenanzeige:
Zeile 1: Der momentane Regen/Minute.
Zeile 2: (von links nach rechts)
Spitzenregenmenge des Tages/Minute;
Bis zum Meßzeitpunkt gefallener, gesamter Regen;
Gesamte Regenmenge des Vortages;
Außerdem werden in dem Meßgerät die Werte der laufenden Woche gespeichert.
Diese können von einem PC ausgelesen werden.
|
|
|

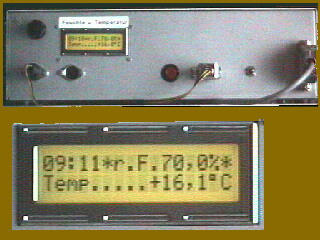

Meßgerät und Anzeige für die relative Feuchte. Als Sensor wird das Multisensormodul SHT11 der Firma SENSIRION benutzt. Dieses hat zwei kalibrierte Mikrosensoren für rel. Feuchte und Temperatur. Auf dem Chip ist weiterhin ein 14 Bit Analog/Digitalwandler integriert. Dieser hat eine serielle Schnittstelle für den Datenverkehr. Eine CControl Basis/Unit sorgt für die Ansteuerung des Sensorwandlers, Verarbeitung der Daten und Ansteuerung der Anzeige. Die Daten werden in der Unit gespeichert und bei Bedarf abgerufen. Angezeigt wird: Die Uhrzeit zum Meßzeitpunkt, (oben links) die relative Feuchte (oben rechts) und die momentane Sensortemperatur. (unten)
|
|
|
|

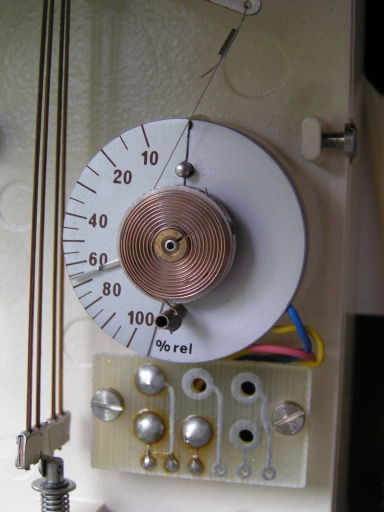

Ein Schmankerl! Haarhygrometer der Firma Adolf Thies GmbH & Co.KG Feuchtesignal: Spannungsausgang über Potentiometer. |
|
|
|

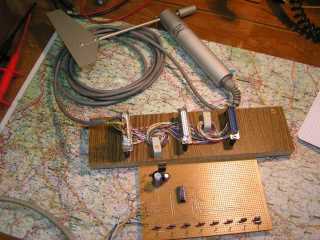

Windrichtungsgeber mit PC-Interface.
Der Windrichtungsgeber ist ein älteres Modell von der Firma Thies Clima. Der Geber arbeitet mit 8 Reedrelais, die in Winkeln von 45° angeordnet sind. In der Mittelstellung zwischen zwei Relais werden beide Relais betätigt, so dass eine Winkelauflösung der Richtungsanzeige von 22,5° gegeben ist. Um die Anzeige der Windrichtung mit einem PC vornehmen zu können werden die Relaiszustände über ein Interface mit 2 x 4 Bit, über eine Parallel-Schnittstelle eingelesen. Um die Windrichtung durch eine Windrose anzeigen zu können wird ein Logik-Interface mit 2 x 74HC154 und 2 x 74HC132 verwendet. Als weitere Möglichkeit der Anzeige wird ein C-Control/BASIC Steuercomputer von CONRAD verwendet der die Richtung als Text auf einem LCD-Display ausgibt. Da die 16 Digital-Port's nicht ausreichen um die Anzeige zu steuern (11 werden für die Anzeige gebraucht) und noch 8 weitere Eingänge zu Verfügung zu stellen, werden die 8 Analog-Eingänge zum Einlesen der Relaiszustände benutzt. Jeder Eingang erhält einen Schutzwiderstand und einen Widerstand gegen die Referenzspannung (5V). Die Abfrage geschieht > ( Relais offen) oder < (Relais geschlossen) als die halbe Referenzspannung. Alle drei Varianten wurden aufgebaut und gestestet. Funktion in allen Belangen ok. |
|
|
|
|
|

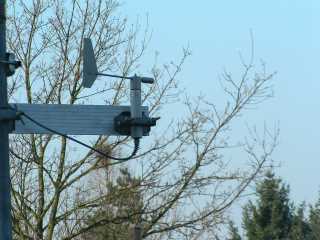

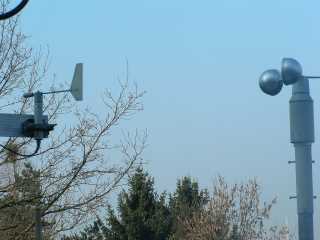

Hurra, der Windrichtungsgeber ist montiert! Die Anzeige erfolgt mittels einer LED-Windrose |
